Техническая документация и чертежи: прозрачность каждого узла

Подписание договора на установку светопрозрачных конструкций в РИШЕ всегда сопровождается подготовкой детальной проектной документации. Чертежи являются неотъемлемой частью договора и служат юридической гарантией точного исполнения всех технических требований заказчика.

Что входит в комплект документации к договору?

Мы готовим полный пакет графических материалов, чтобы вы могли визуализировать будущий интерьер и согласовать его со всеми службами:

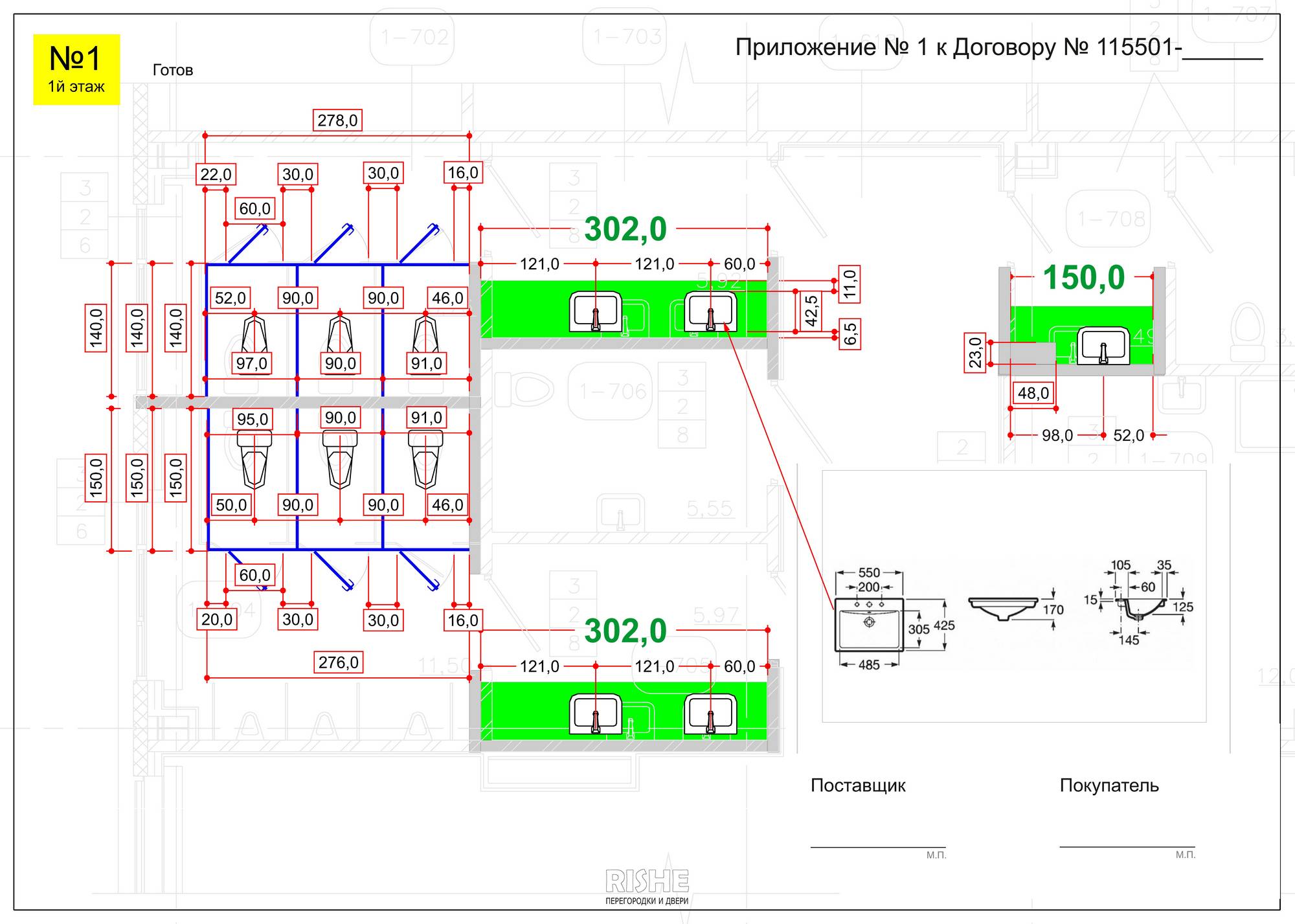

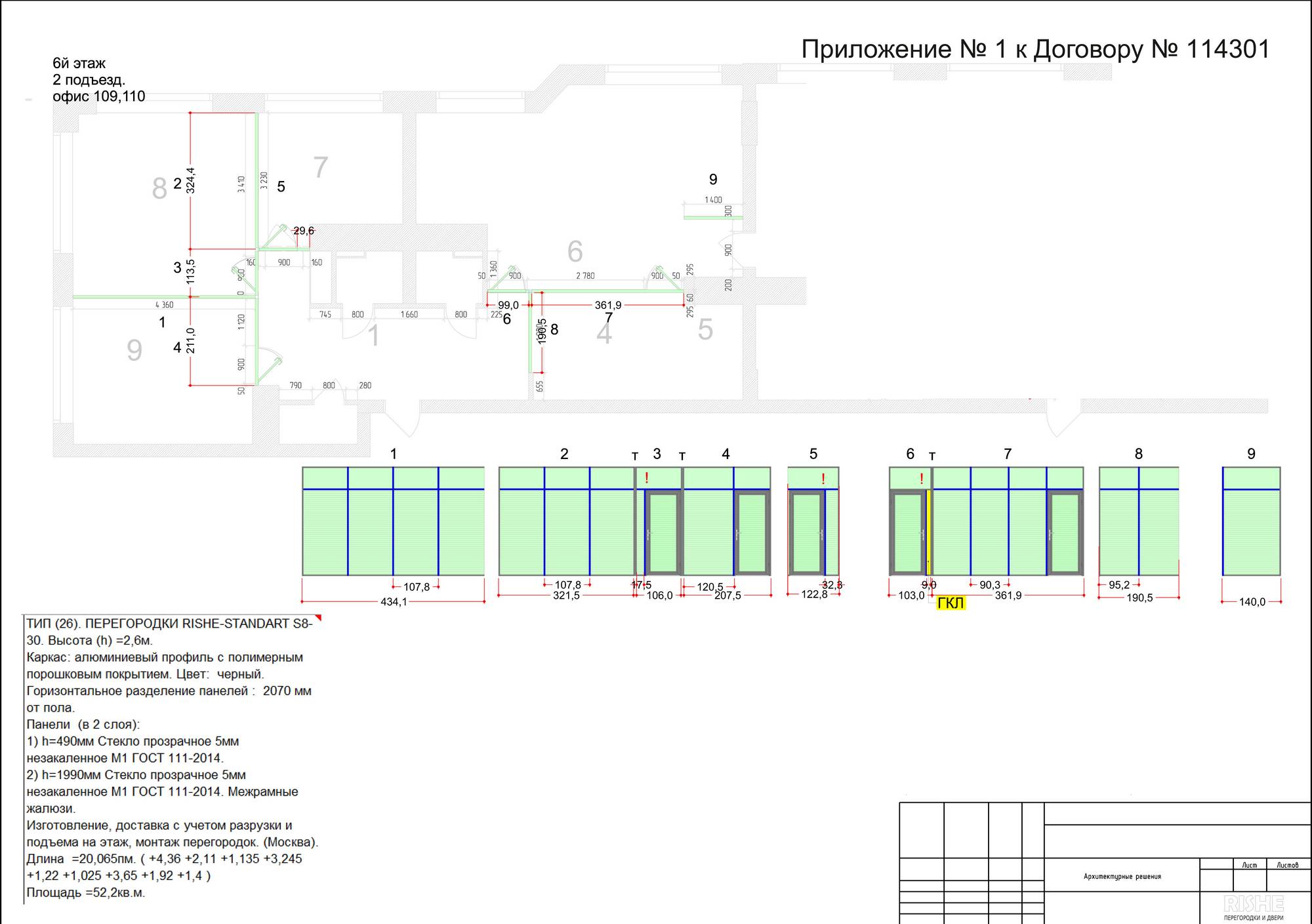

• Кладочные планы и схемы расстановки: Точное расположение перегородок в зонах Open Space, переговорных и кабинетах с привязкой к осям помещения.

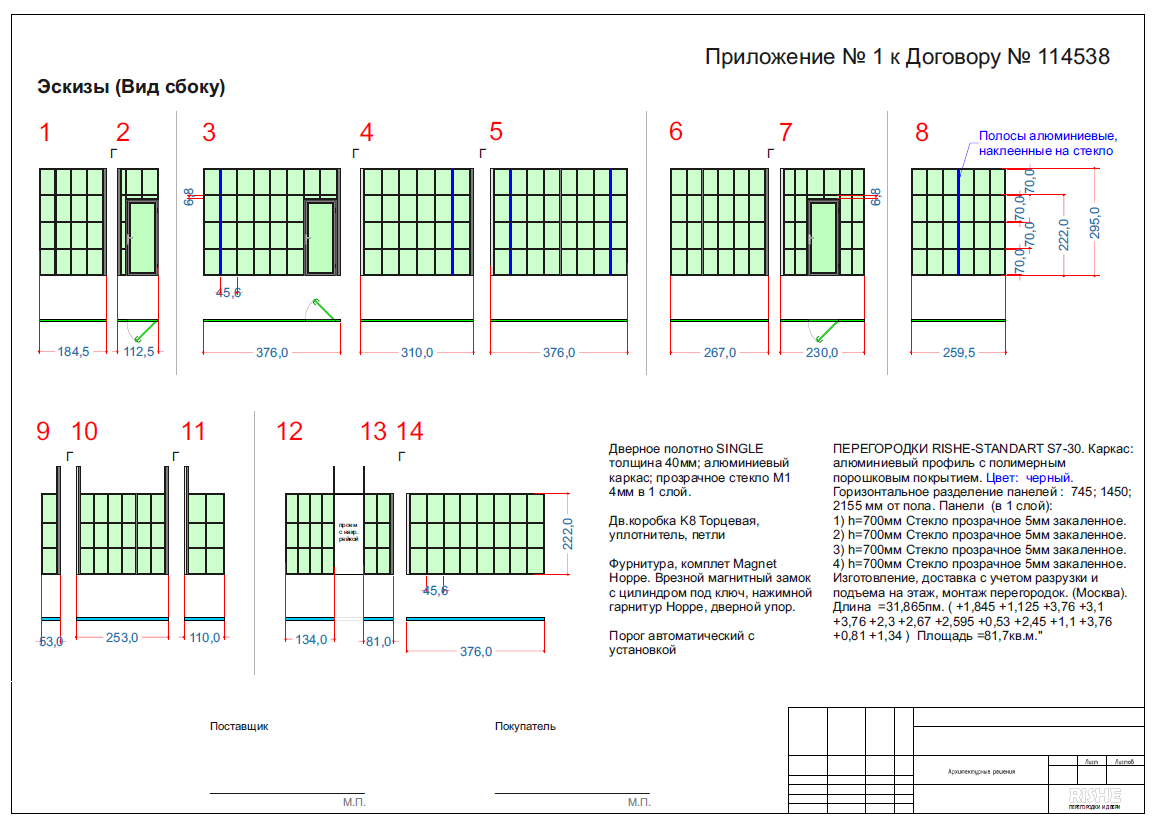

• Развертки по стенам (Элевации): Фронтальный вид конструкций с указанием высотных отметок, мест установки дверных полотен и расположения импостов.

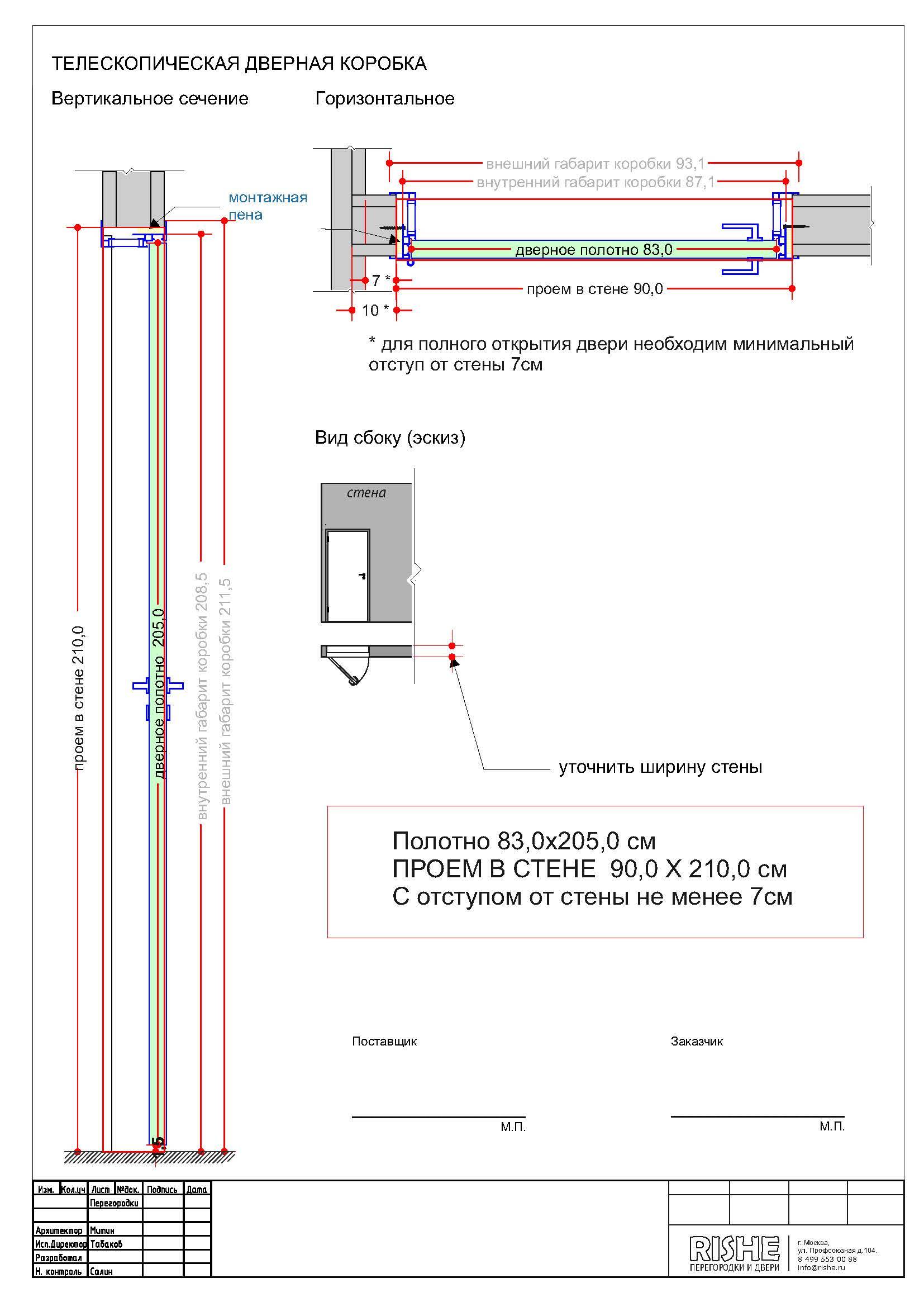

• Детальные чертежи узлов примыкания: Схемы крепления алюминиевого профиля к полу, потолку и существующим стенам. Мы прорабатываем узлы стыковки для систем Rishe Twin, Vitero и Crystal, включая чертежи дверных коробок (например, чертеж коробки 38 мм).
• Спецификация заполнения: Указание точных характеристик стекла (закаленное 8–12 мм, триплекса или рифленого стекла Moru), а также типов отделки (цвет по RAL, матовое покрытие или декоративные сетки).
• Схема расстановки фурнитуры: Указание мест монтажа замков, доводчиков, петель и узких выключателей на стойках.

Зачем нужны точные чертежи?

Подробная документация решает сразу несколько критических задач:

1.   Согласование с БЦ: Наши чертежи соответствуют требованиям служб эксплуатации современных бизнес-центров, что упрощает получение разрешений на проведение монтажных работ.

2.   Акустическая точность: На этапе чертежа фиксируются все уплотнители и зазоры, что гарантирует достижение расчетных показателей звукоизоляции (45–47 дБ).

3.   Исключение ошибок: Точная привязка систем к инженерным коммуникациям (вентиляция, датчики пожарной сигнализации, освещение) исключает коллизии во время сборки.

Интеграция с техническими каталогами

При подготовке спецификаций мы опираемся на актуальные данные наших инженерных систем, включая технический каталог Rishe S65 и регламенты по установке цельностеклянных перегородок на зажимном профиле. Это позволяет заказчику получить исполнительную документацию, которая полностью соответствует ГОСТ и СНиП.
